手持式SPD现场测试仪KS-SPD01是深圳市易视通科技有限公司在防雷元器件测试领域研发的又一高新技术产品，专门用于检测浪涌保护器(SPD)、压敏(MOV)、放电管(GDT)等类防雷元器件。该产品采用三菱PLC微型控制器​，具有高精度、高稳定性、高可靠性。

手持式SPD现场测试仪KS-SPD01适用气象局、电力行业、铁路行业、石油石化行业、新能源行业、通信行业等配电系统中浪涌保护器(SPD)的现场检测。也适用于浪涌保护器(SPD)、压敏(MOV)、放电管(GDT)生产厂家品质检验、出厂检测等。
二 功能特点

1. 3.7寸彩色触摸屏，工业级可编程PLC；

2. 不用拆下SPD，在线即可测试，多种测试模式可选(防雷模块，MOV，GDT)；

3. 可手动调节合格电压范围，默认MOV启动电压变化范围±10%，GDT直流击穿电压变化范围±25%，超出范围自动显示不合格，蜂鸣提示,也可自定义合格范围；

4. 具有四种直流波形可选，100V/S,500V/S,1000V/S,2000V/S，满足不同放电管的测试要求。

5. 自动判断SPD模块是限压型MOV还是开关型GDT；

6. 可测量电压范围60V~2000V，满足所有低压SPD测试要求（包含光伏和风电）；

7. 测试数据自动保存到测试仪的存储器，通过数据可将数据导入电脑；

8. 可选配便携式打标机，可将测试结果现场打印并贴在SPD上，方便下次检测时对比；

9. 剩余电量显示，充电指示；

10. 小巧轻便，利于携带，适用于现场SPD测试；

11. 自带大容量锂电池，不需外部电源，续航可达6小时；
三 技术规格

四 测试原理及应用

内置的三菱微控制单元根据设定参数通过DA模块按照规定的斜率控制DC－DC高压模开进行升压，并同时采集高压电压值和电流值，当放电管(GDT)击穿时记录瞬间的击穿电压，当电流值达到１ｍＡ时，记录压敏(MOV)的压敏电压，MCU在通过DA模块控制DC－DC高压模进行降压，记录0.75U1ｍＡ电压下的漏流值。

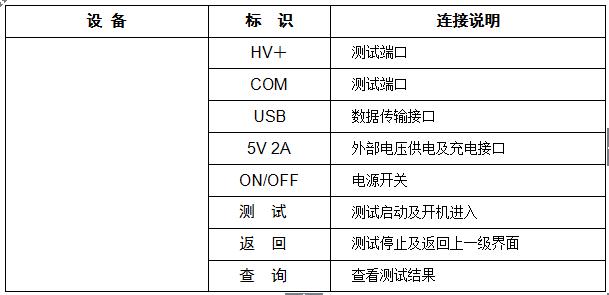

五 接线说明

六 供电方式选择

外部供电，可以外部DC 5V 2A的电源适配器给测试仪供电和电池充电。

内部供电，内机装有电池，可以使用电池供电。
