三级电源防雷模块应用于LPZ1或LPZ2区至LPZ3区交界处。通常安装在设备前端，属于电源线路第三级精细防雷电保护及抗电涌保护。通常安装在用电设备前端，如监控设备、网络设备、周界报警装置、消防前端供电设备、PLC数据控制采集等信息设备电源线前端。
产品选型功能表：
|
电源防雷模块 |
|
|
JL360-D220 |
电源第三级防雷保护模块，单相220V |
|
JL360-D024/012 |
电源第三级防雷保护模块，交流/直流24V以下 |
技术参数：
|
参数/型号 |
|
JL360-D220 |
JL360-D024/012 |
|
保护类型 |
|
D级限压型 |
D级限压型 |
|
额定工作电压 |
Un |
220V/50HZ |
25V~/-以下 |
|
最大持续工作电压 |
Uc |
250V~ |
30V~ |
|
额定负载电流 |
IL |
并联时无限制/串连接时不大于5A |
|
|
标称放电电流（8/20μS） |
In |
5KA |
|
|
最大放电电流（8/20μS） |
Imax |
10KA |
|
|
电压保护水平 |
Up |
≤900V |
≤90V |
|
响应时间 |
Ta |
≤25ns |
|
|
接线方式 |
|
并联/串联 |
|
|
安装方式 |
|
35mm电气导轨 |
|
|
保护模式 |
|
L-PE、N -PE |
|
|
安装导线截面积 |
|
≤6mm2 |
|
|
外壳防护等级 |
|
IP20 |
|
|
外形尺寸 |
|
90mm×18mm×55mm |
|

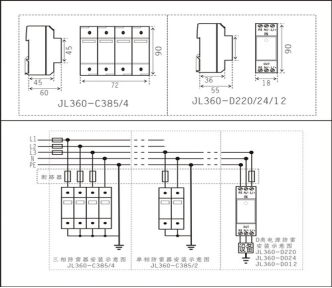

安装示意图：
产品设计、应用依据标准：
《底压配电系统的电涌保护器（SPD）性能要求和试验方法》
IEC 61643-1《接至低压配电系统的浪涌保护器》
GB/T 18802.21《低压电涌保护器 第21部分 电信和信号网络的电涌保护器(SPD)-性能要求和试验方法》
《建筑物防雷设计规范》GB 50057
《建筑物电子信息系统防雷技术规范》GB 50343
采用德国先进的浪涌保护设计方案，按国家严格生产管理标准生产。
产品特点、性能说明：
电源防雷模块符合国家GB18802.1 /IEC61643-1标准和YD/T1235.2 产品设计及测试标准。模块核心器件为大容量MOV，产品具有大通流量，模块最大通流容量可达6－－10KA（8/20μS）。串联接入线路，输出残压低，模块响应时间快。模块内置失效脱扣保险装置，在失效时能自动脱离电网，可防止发生电源线路短路现象。正常、失效指示。
D类电源防雷模块额定工作电压分有220V、交流/直流24V、交流/直流12V三种，如有特殊可订制。根据用电设备的工作电压选择。防雷器主要由大通流容量氧化锌（MOV）及进口气体放电间隙组成，具有通过雷电容量大、体积小、响应时间快、输出残压低等特点，防雷有有正常、失效指示功能。
