JL360-DSK3电源线路、视频信号、485数据信号三合一防雷器主要用于带云台控制的球型摄像机、光端机等监控设备的防雷保护；JL360-DSK2电源线路、视频信号二合一防雷器主要用于普通固定摄像机、光端机等监控设备的防雷保护。

接线注意事项：

安装防雷器前，请确认防雷器的标称电压Uc是否与接入线路的电压相符，以免接错损坏防雷产品及设备；220V电源防雷器的电源防雷后端设备功率不得超过1000W，否则可能引起防雷设备损坏或被保护设备损坏。电源防雷串联接入线路中，“IN、线路”端连接外引线路，“OUT、设备”端连接受保护设备，不可接反。与标签相对应的“L、+”端子接电源线的“相线、正极”，与标签相对应的“N、-”接电源线路的“零线、负极”，不可接反。

信号防雷器串联接入线路中，“IN、线路”端连接外引线路，“OUT、设备”端连接受保护设备，不可接反； 三合一防雷器中485信号线路防雷，与“DATA”相对应的端子连接信号线路，两条信号通道一一对应接入线路中的+、－极；网络二合一防雷器RJ45端子一一对应即可。

为使防雷效果达到设定的通过雷电容量，防雷器PE端子应与地线有良好的接触，接地电阻应符合防雷规范要求，并且接地线尽量做到粗、短、直。

防雷器在不接地情况下使用仍有部分防雷保护功能，能限制线路与线路之间的电压，但通过雷电的容量不能达到设定值！

防雷器不防水，室外安装时需安装在雨雪淋不到的地方，应保持产品外观干净，无导电灰尘或是强酸碱气体腐蚀引起接线端子短路或是接触不好。

产品选型功能表：

技术参数：

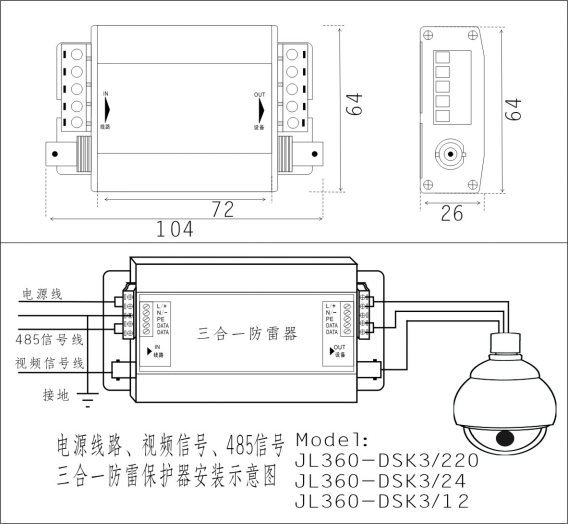

安装示意图：
