电源线路、网络信号二合一防雷器，主要适用于网络高清摄像机、光端机等设备的雷电及电涌防护。
产品特点、性能说明：
电源线路、网络信号二合一防雷器。内含电源线路、网络信号线路两种线路的防雷保护。本产品外壳采用铝合金拉丝养化处理，防雷器全屏蔽封装，具有体积小，安装方便，带有正常工作指示功能。
电源防雷部分：电源电压分有220V、24V、12V三种，根据设备的工作电压选择。电源防雷主要由德国EPCOS(爱普科斯)品牌氧化锌（MOV）压敏电阻及大通流容量放电间隙组。电源防雷具有通过雷电容量大、体积小、响应时间快、输出残压超低等特点；
信号防雷部分：信号防雷由台湾CCD（康可）瞬态抑制二极管及大通流容量气体放电管等元件组成。防雷器内部有多级防雷保护功能，具有通过雷电容量大、动作时间超快、插入损耗小、箝位准确、输出残压低等优点。防雷器串联连接在线路中，产品采用多级防雷抗过压保护设计，有效抑制线路中感应到的高电压、大电流。
产品选型功能表：
|
高清网络摄像机电源、网络信号二合一防雷器 |
|
|
JL360-DW/220 |
220V电源线路、网络信号二合一保护 |
|
JL360-DW/24 |
24V AC/DC电源线路、网络信号二合一保护 |
|
JL360-DW/12 |
12V AC/DC电源线路、网络信号二合一保护 |
技术参数：
|
参数/型号 |
JL360-DW/220 JL360-DW/24 |
||||
|
220V电源 |
12V/24V电源 |
网络信号 |
|||
|
最大连续运行电压 |
Uc |
AC250V~/50Hz |
25V~/- |
6.0V-/4.2V~ |
|
|
最大连续工作电流 |
IL |
5A |
15A |
400mA |
|
|
标称放电电流 |
In |
5KA |
|||
|
最大放电电流 |
Imax |
10KA |
|||
|
保护级别 |
线-线/屏蔽 |
Up |
≤1300V |
≤90V |
≤16V |
|
In时线-地 |
≤1500V |
≤90V |
≤16V |
||
|
响应时间 |
|
≤25 ns |
≤1ns |
||
|
指示 |
|
绿灯亮正常 |
…… |
||
|
插入损耗 |
|
…… |
≤0.5dB（100MHz） |
||
|
带宽 |
|
…… |
320MHz |
||
|
接线方式 |
|
接线端子0.5-4mm2 |
RJ45 |
||
|
工作温区 |
|
-40℃~+80℃ |
|||
|
外壳材料 |
|
合金 |
|||
|
安装 |
|
螺丝固定 |
|||
|
外型尺寸 |
|
96mm×64mm×25mm |
|||

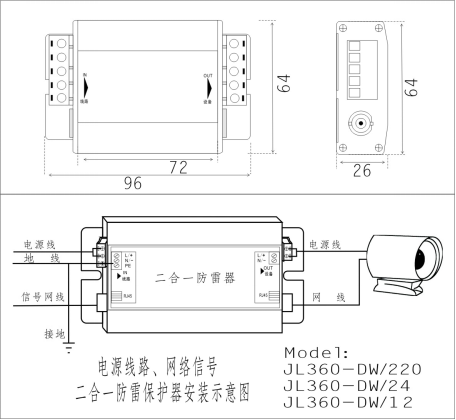

产品安装示意图：
产品设计、应用依据标准：
《底压配电系统的电涌保护器（SPD）性能要求和试验方法》
IEC 61643-1《接至低压配电系统的浪涌保护器》
GB/T 18802.21 《低压电涌保护器 第21部分 电信和信号网络的电涌保护器(SPD)-性能要求和试验方法》
《建筑物防雷设计规范》GB 50057
《建筑物电子信息系统防雷技术规范》GB 50343
采用德国先进的浪涌保护设计方案，按国家严格生产管理标准生产
