罗氏线圈LS-W-1000

ROGOWSKI COIL TYPE WIDE RANGE

1.技术参数：

灵敏度（V/A）：            0.001（1:1000）

最大电流：                     200kA（8/20）15kA（10/350）

最大有效值电流：          1A

转移电荷安秒积：          8As

最低频率（3dB）           2Hz

最高频率（3dB）           20MHz

使用温度                        0-65℃

质量                               1.5kg

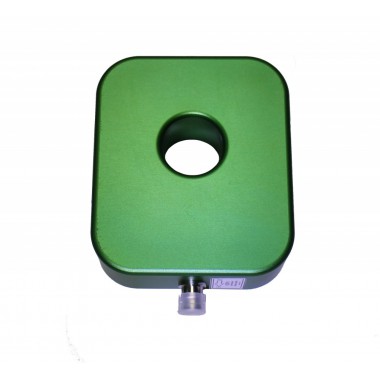

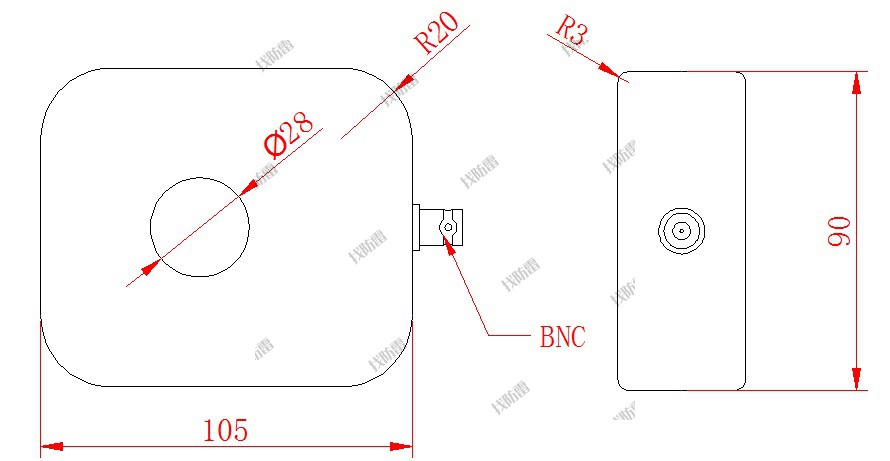

2.产品外形：

3.使用说明：

·此系列线圈对8/20μs雷电波测试达到1A-200kA的超大范围，且体积小方便安装，同时兼容10/350μs雷电长波的小范围测试。

·LS-W系列罗氏线圈适用于慢/快速变化测试信号，可与本公司HF10精密阵列衰减器扩展配合使用，拓宽罗氏线圈倍率，也可与各式示波器探头配合使用。

·由于测试环境为高压，为避免任何金属接地台面的地电位变化而对线圈和衰减器性能造成影响，测试时请尽量悬空或对产品进行绝缘铺垫。

·本产品可用于各类雷电流波形监测（8/20μs 、10/350μs等等）以及频率在2Hz到20MHz的各类电流的测量。END

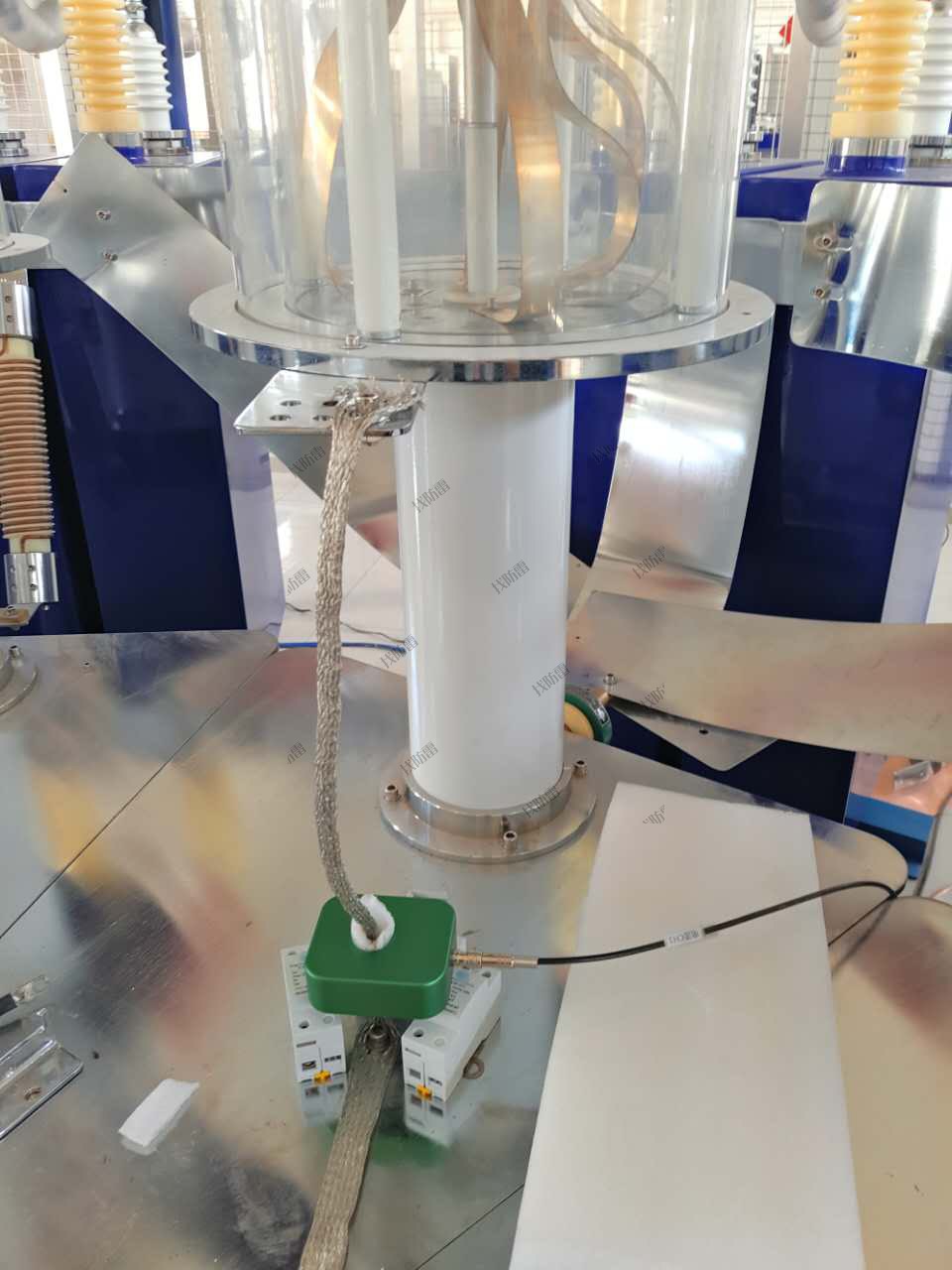

5.产品应用：

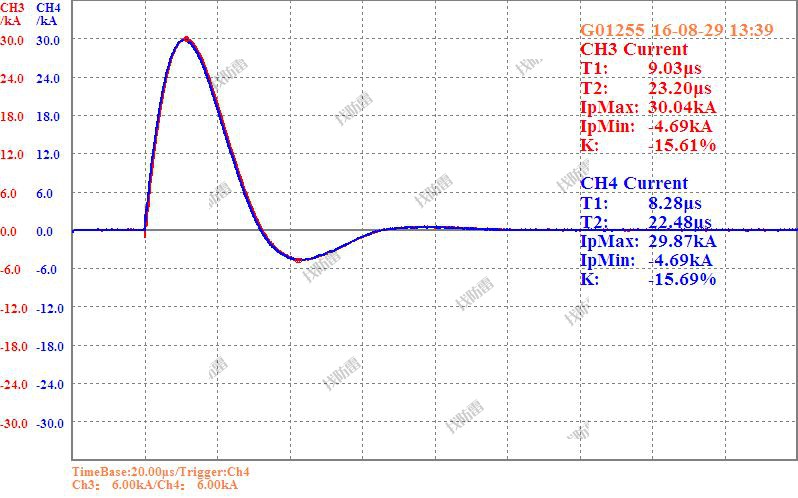

测试峰值：30kA    CH3:PEARSON4418   CH4:LS-W-1000  分析系统：冠图MICG10/240


测试峰值：100kA    CH3:PEARSON4418   CH4:LS-W-1000  分析系统：冠图MICG10/240

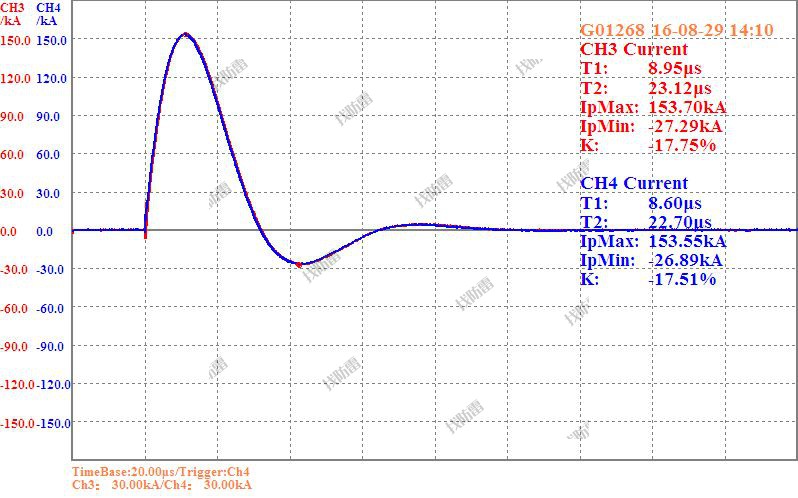

测试峰值：150kA    CH3:PEARSON4418   CH4:LS-W-1000  分析系统：冠图MICG10/240

 测试峰值：200kA    CH3:PEARSON4418   CH4:LS-W-1000  分析系统：冠图MICG10/240
