SURGE VOLTAGE DIVIDER
1.技术参数：
型号MODEL： SD-M-200
电压比率RATIO 200:1
中频精度MIDBAND ACCURACY ±0.5%
传输阻抗TRANSMISSION IMPEDANCE 20kΩ
测试峰值(1.2/50μs) 20kV
测试峰值(AC) 450V
上升沿响应USEABLE RISE TIME 100ns
频率范围FREQUENCY 0-100MHz
工作温度OPERATING TEMPERATURE 0-65℃

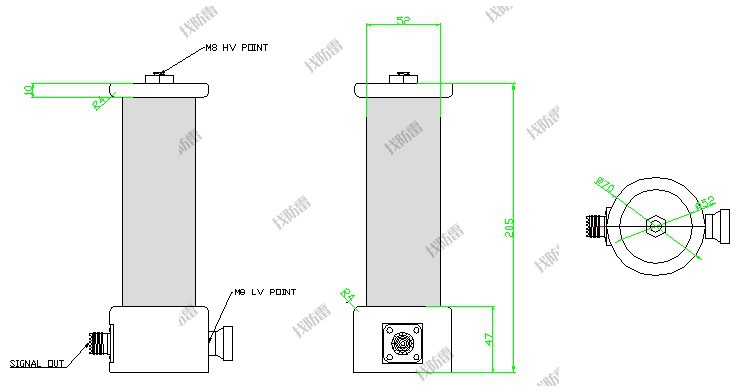

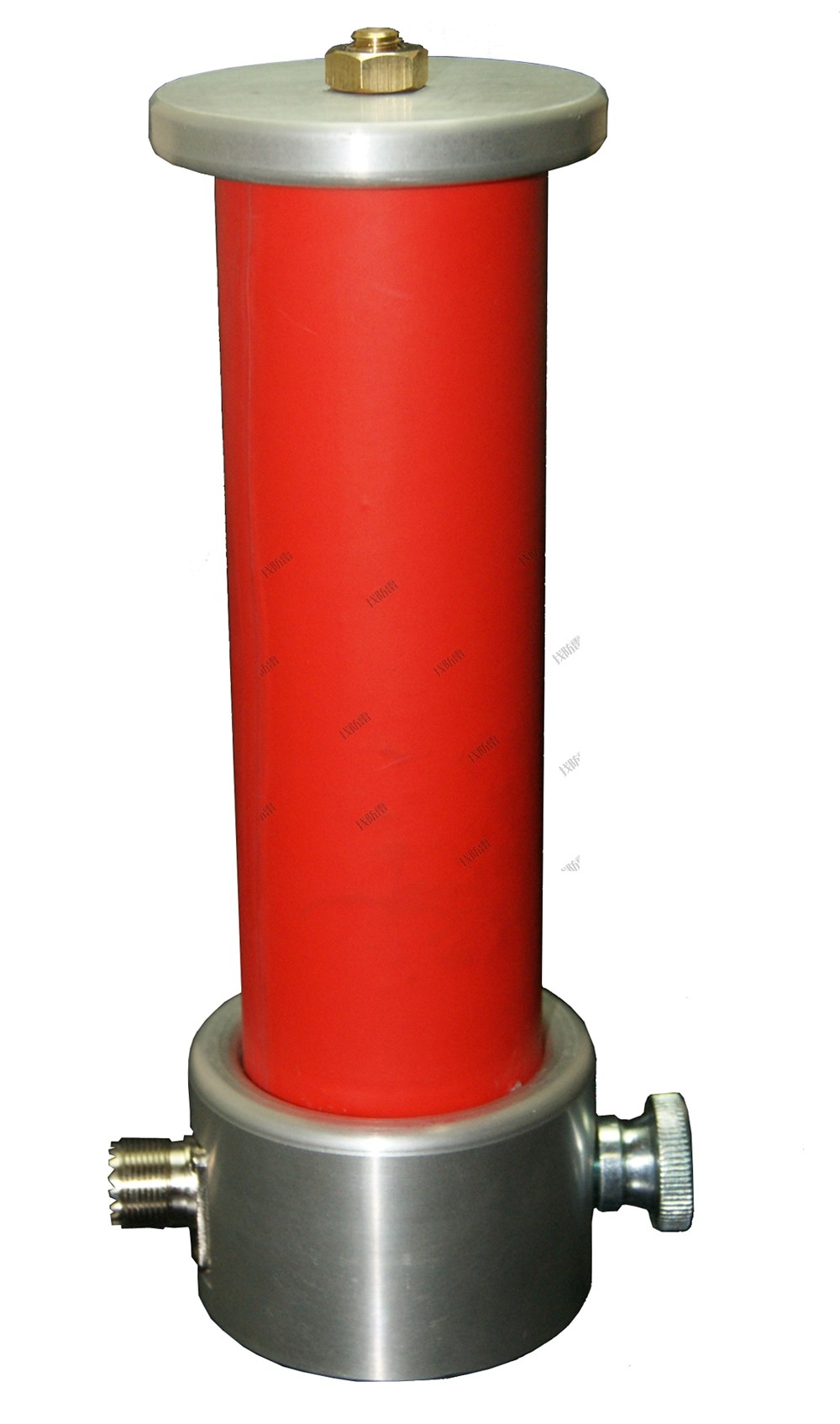

2.产品外形：
3.使用说明与注意事项：
·由于测试环境为高压，为避免任何金属接地台面的地电位变化而对线圈和衰减器性能造成影响，测试时请尽量悬空或对产品进行绝缘铺垫。
·测试前请确认被测电压的预期峰值，不能超过分压器耐压值。
·有被测试品的，请确认被测试品是否完好，如果试品开路，将对分压器造成直接损毁。
·由于该分压器为电阻分压器，在测量交直流线路时，分压器长时间采样，因欧姆定律，有微小电流流过，会出现发热，但会保持在一定的温升值，分压比不变。建议以2小时为限。如果该实验不可避免长时间进行，建议选择使用电容分压器或阻容式分压器。
·产品质保一年，质保期间免费更换部件及整机，质保期后有偿更换，如遇上述四点造成的产品人为操作损坏，本公司将有偿更换部件及整机，特此说明。
使用前请您仔细阅读本章
1. 接线方向：
分压器高低压端是有方向性的，分压器顶端为高压接线端，底座侧面为低压接线端。使用中不能够反接。同时，高压测试线连接被测试品的“高压端”，低压测试线连接试品的“地”或“低压端”。

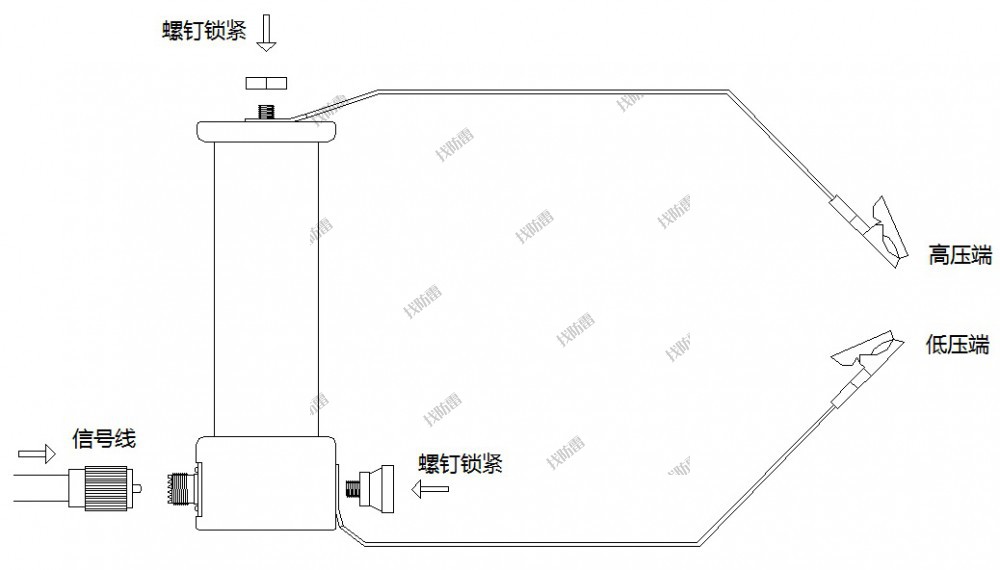

图1 分压器的接线方向，顶部为高压端，底部为低压端
1. 触发：
当分压器安装在被测线路后，调节数字示波器的触发参数。
A. 预算被测电压峰值，调节纵轴扫描。例如，被测电流5kV，分压器按倍数200:1，计算后采样峰值为10V，可将示波器纵轴扫描设置为5V/div。
B. 调节横轴扫描，8/20μs雷电波触发的残压一般设置10μs/div；10/350μs雷电波触发的残压一般设置100μs/div。
C. 触发菜单设置，选择“边沿”、“直流”、“上升”选项采集雷电波形。
2. 倍率：
本分压器的倍率200:1，在测量2kV电压时，采样电压为10V，测量20kV电压时为100V，可能会达到一些型号示波器的全量程，请配置好示波器的型号与纵轴扫描值，使波形完美展现。
3. 干扰：
浪涌发生器产生的雷电波会伴有一点脉冲干扰，如在示波器发现了令人不快的毛刺，可以打开示波器的“高频抑制”功能，将20MHz以上的干扰消除。
4. 绝缘：
本分压器的底壳为金属材质，强烈建议您使用分压器时进行绝缘铺垫处理。一旦发生底壳闪络现象，大多数情况下不会损坏，可使用万用表测量分压器的串联电阻值，并使用小电压验证倍率，确认后继续使用。
