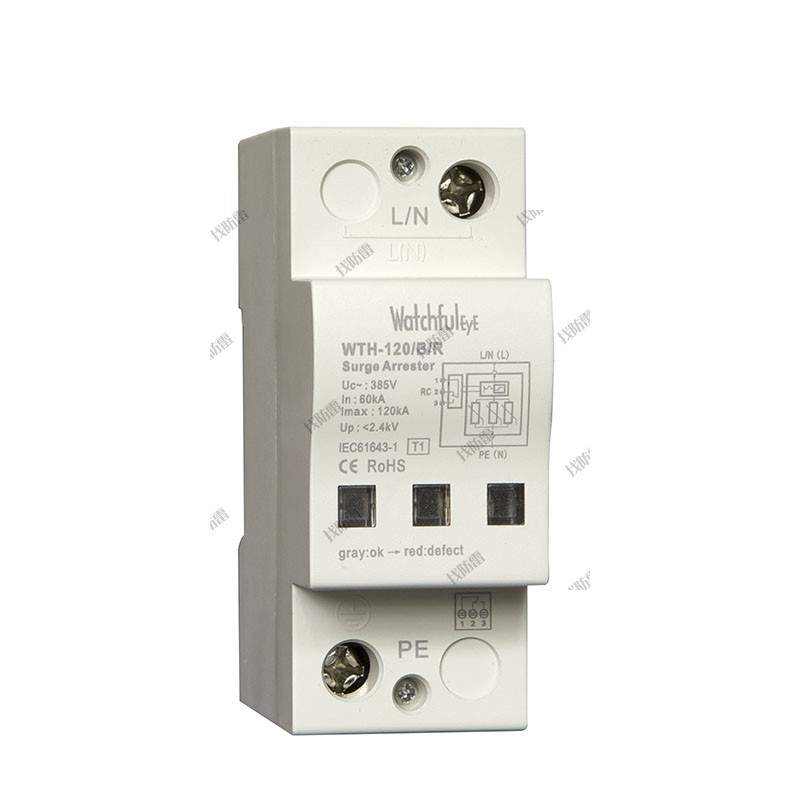

电源系统浪涌保护器WTH-120/B/R/1P系列详细介绍
特点描述
符合标准: GB18802.1，IEC 61643-1，UL1449
应用场合: 主配电柜
一体式结构，模块集成三组MOV同时保护，实现一级的浪涌保护；如果浪涌保护器老化时，当两个指示窗口显示红色，它仍能满足二级浪涌保护的要求。
应用场合: 主配电柜
一体式结构，模块集成三组MOV同时保护，实现一级的浪涌保护；如果浪涌保护器老化时，当两个指示窗口显示红色，它仍能满足二级浪涌保护的要求。
WTH-120/B/R/1P系列
| 型号 | Uc(AC/DC) | Up | Ures | 货号 |
| WTH-120/B/R/1P-75 | 75/100V | 1.5kV | 0.6kV | CN120301 |
| WTH-120/B/R/1P-115 | 115/150V | 1.7kV | 0.7kV | CN120302 |
| WTH-120/B/R/1P-150 | 150/200V | 1.8kV | 0.8kV | CN120303 |
| WTH-120/B/R/1P-275 | 275/350V | 2.1kV | 1.0kV | CN120304 |
| WTH-120/B/R/1P-320 | 320/400V | 2.2kV | 1.1kV | CN120305 |
| WTH-120/B/R/1P-385 | 385/500V | 2.4kV | 1.2kV | CN120306 |
| WTH-120/B/R/1P-420 | 420/600V | 2.5kV | 1.4kV | CN120307 |
| WTH-120/B/R/1P-550 | 550/700V | 2.9kV | 1.8kV | CN120308 |
| WTH-120/B/R/1P-690 | 690/800V | 3.2kV | 2.1kV | CN120309 |
| ※ Uc: 持续工作电压 | ※ 频率: 50/60Hz (交流) |
| ※ Up: 电压保护水平 | ※ Ures @6kV/3kA: 残压 |
技术参数
| GB18802.1/IEC61643-1标准 | 一级浪涌保护 |
| IEEE标准应用场合 | C & B |
| 标称放电电流 (In) | 60kA |
| 放电电流 (Imax) | 120kA |
| 冲击电流 (Iimp) | 15kA |
| 保护模式 | L-PE, N-PE |
| 浪涌保护元器件 | 高能量MOV |
| 续流 (If) | 无 |
| 响应时间 (tA) | <25ns |
| 漏电流 (在75%U1mA下) | <20μA |
| 热敏脱扣保护 | 有 |
| IP保护等级 | IP 20 |
| 短路电流耐受能力 (SCCR) | 20kA rms |
| 后备保险丝 | 160A gL (空开: <100A) |
| 3kA环境下的寿命 (8/20μs) | >5000次 |
| 使用环境温度 | -40°C~80°C |
| 使用环境湿度 | 0%~95%不凝露 |
| 使用海拔 | 3000米 |
| 接线能力 | 35mm? (硬线) / 25mm? (多股软线) |
| 剥线长度 | 15mm |
| 螺丝扭力 | 3.5Nm |
| 安装方式 | 35mm标准导轨 |
| 模块宽度 | 35.8mm (2TE) |
| 外壳材料 | PA66塑料 (UL94 V-0) |
| 模块结构 | 一体式结构 |
| 净重 | 209g |
| 产品尺寸 (W×H×D) | 35.8mm×99mm×66.5mm |
| 遥信配件 | 有 |
| 线路负载 | AC:125V/1A |
| 线经 | 1.5mm? |
| 剥线长度 | 6-7mm |
| 螺丝扭力 | 0.25Nm |
