阻容式分压器CR-L-100
CAPACITANCE-RESISTANCE VOLTAGE DIVIDER
1.技术参数：
型号MODEL： CR-L-100
电压比率RATIO 100:1
中频精度MIDBAND ACCURACY ±1%
耐压峰值INSULATION VOLTAGE 45kV
上升沿响应USEABLE RISE TIME 200ns
频率范围FREQUENCY 0-10MHz
工作温度OPERATING TEMPERATURE 0-65℃

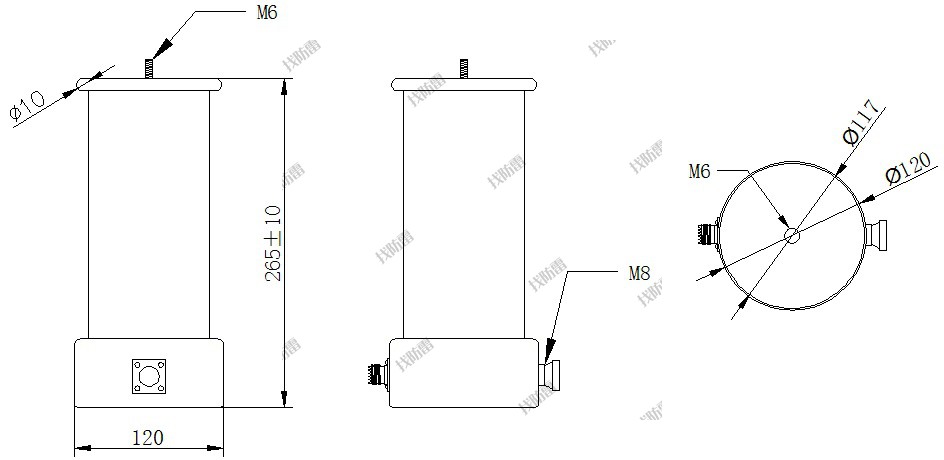

2.产品外形：
3.使用说明与注意事项：
·由于测试环境为高压，为避免任何金属接地台面的地电位变化而对线圈和衰减器性能造成影响，测试时请尽量悬空或对产品进行绝缘铺垫。
·测试前请确认被测电压的预期峰值，不能超过分压器耐压值。
·请确认被测试品是否完好，如果试品开路，将对分压器造成直接损毁。
·该分压器适用于测量交直流线路时。
·产品质保一年，质保期间免费更换部件及整机，质保期后有偿更换，如遇上述四点造成的产品人为操作损坏，本公司将有偿更换部件及整机，特此说明。

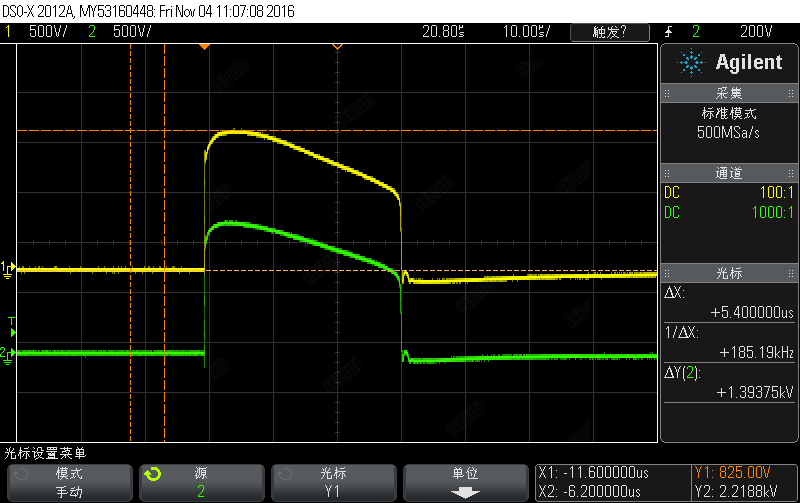

SPD残压对比，CH1（黄）阻容式分压器；CH2（绿）差分探头。1.39kV

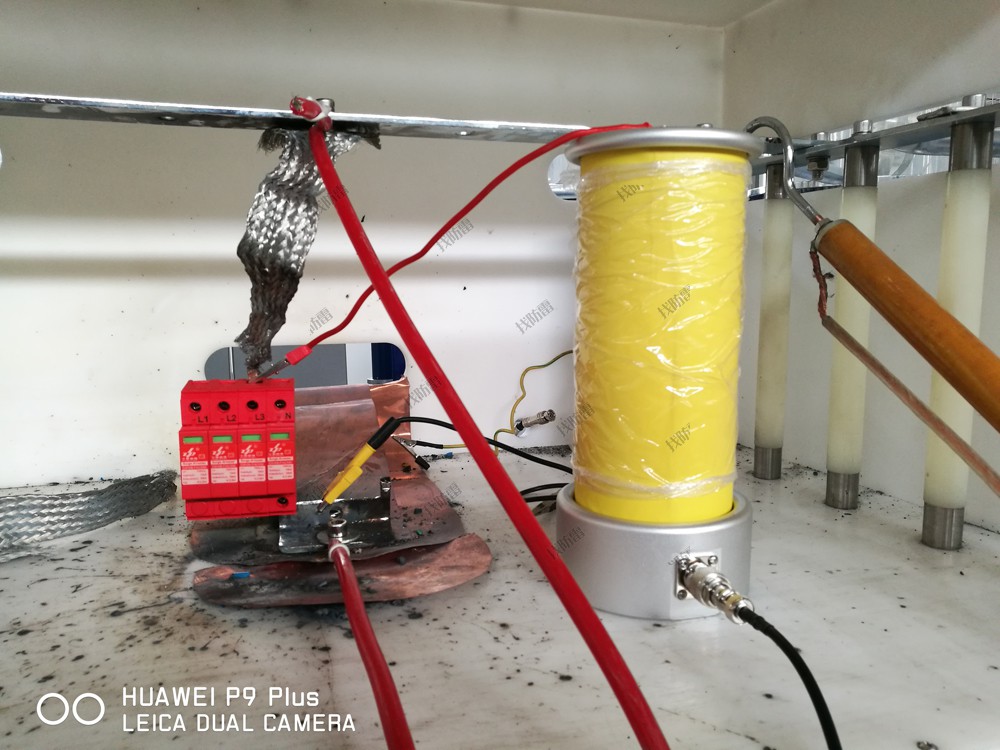

动作负载：冲击100kA，Uc=750V的动作负载，分压器状态良好。
